Для проверки редукционного клапана делителя снимите клапан с коробки передач и установите на стенд, который должен быть оборудован пневмосистемой с давлением воздуха 588...686 кПа (6...7 кгс/см2), которое подается на вход клапана. На выходе из клапана должен быть установлен манометр для контроля давления, обеспечивающий точность замера не менее 4,9 кПа (0,05 кгс/см2). Проверьте давление выходящего воздуха, которое должно быть 387...436 кПа (3,95...4,45 кгс/см2). При несоответствии давления указанной величине снимите пломбу, выверните пробку 12 (рис. 143) и, подбирая необходимое количество шайб 13, отрегулируйте клапан и запломбируйте.

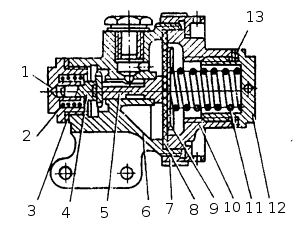

Рис. 143. Редукционный клапан: 1 - корпус пружины; 2 -пружина впускного клапана; 3 - прокладка; 4 - клапан впускной; 5 - шток впускного клапана; 6 - корпус; 7 -гайка накидная; 8 - мембрана; 9 - шайба; 10 - крышка корпуса; 11 - пружина уравновешивающая; 12 - пробка; 13 - шайба регулировочная
